工事進捗情報 vol.3更新:2018年9月26日

 みなさーん、こんばんわ~!お待たせしました、やっとボクが記事を更新しま

すよー。もう夜からしか愛されない男、れっつⅠざき です。別記事で、後輩

のNAOⓅがボクのコト褒めてます。なんか最近、誰も褒めてくれてなかったの

で、う・・・ウレシイな と云うことで、NAOⓅイイコに認定しました。



 それでは、今回の作業報告に入りまーす。今回は、ズバリ「特殊部」の設置で

す。「特殊部」って云うのは、電線共同溝の大事な部分「管路部・特殊部・引込

部・分岐部」の一つで、電柱の代わりに地下に埋めておくマンホールの部分の事

なんです。特殊部は、電線共同溝が完成した後、中に人が入って、新しいケーブ

ルを通したりメンテナンスをする設備になるんですよ。



 最初に、路面覆工を設置します。一日では作業が終わらないので、作業前に開

けて、作業終了時に閉めて帰ります。「既設舗装版・縁石撤去」☞「掘削」☞

「受桁設置」☞「覆工板設置」☞「擦付舗装」と云う流れになります。



既設構造物撤去状況
掘削状況
受桁設置状況
覆工板設置状況
路面覆工完了



 次に、覆工板を開けて、特殊部が入る深さまで掘削していきます。途中で土留

めも設置し、一番底に基礎砕石を施工します。

掘削状況
土留完了、基礎砕石完了



 これで、いよいよ特殊部本体を設置していきます。いくつかに分割された本体

をクレーン車で順番に下ろして、中で繋いでいきます。

特殊部設置状況
特殊部設置状況
特殊部接合状況
特殊部本体設置完了

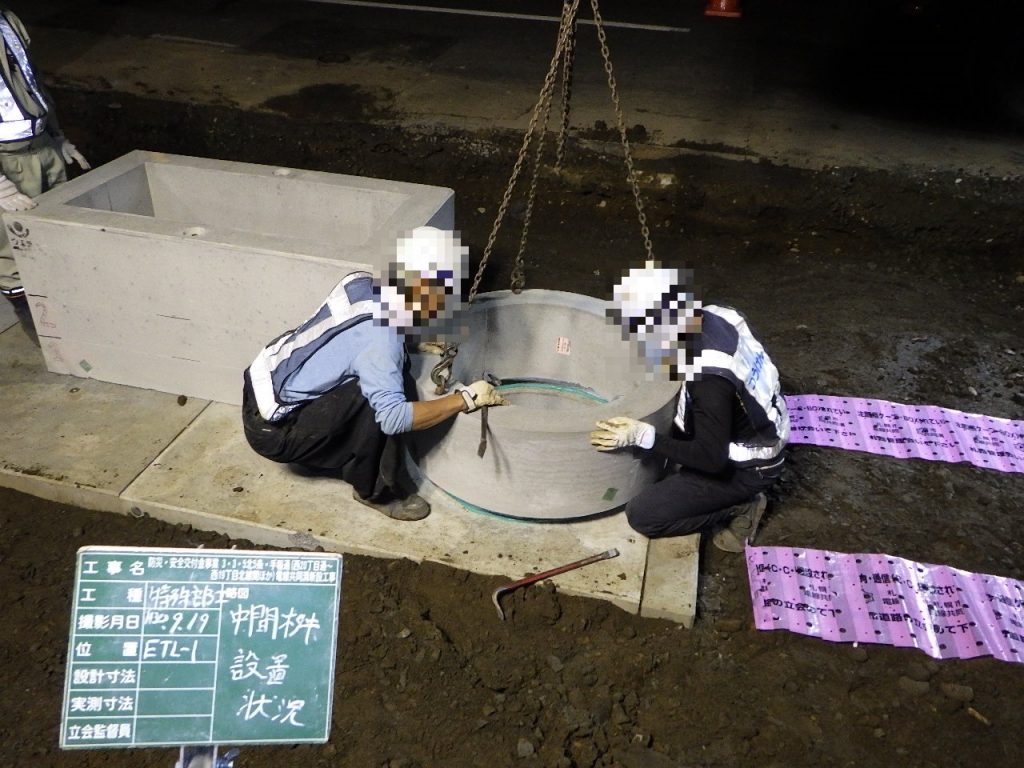

 周囲をある程度埋めたら、地上に少し出てくる中間桝を載せます。

中間桝設置状況

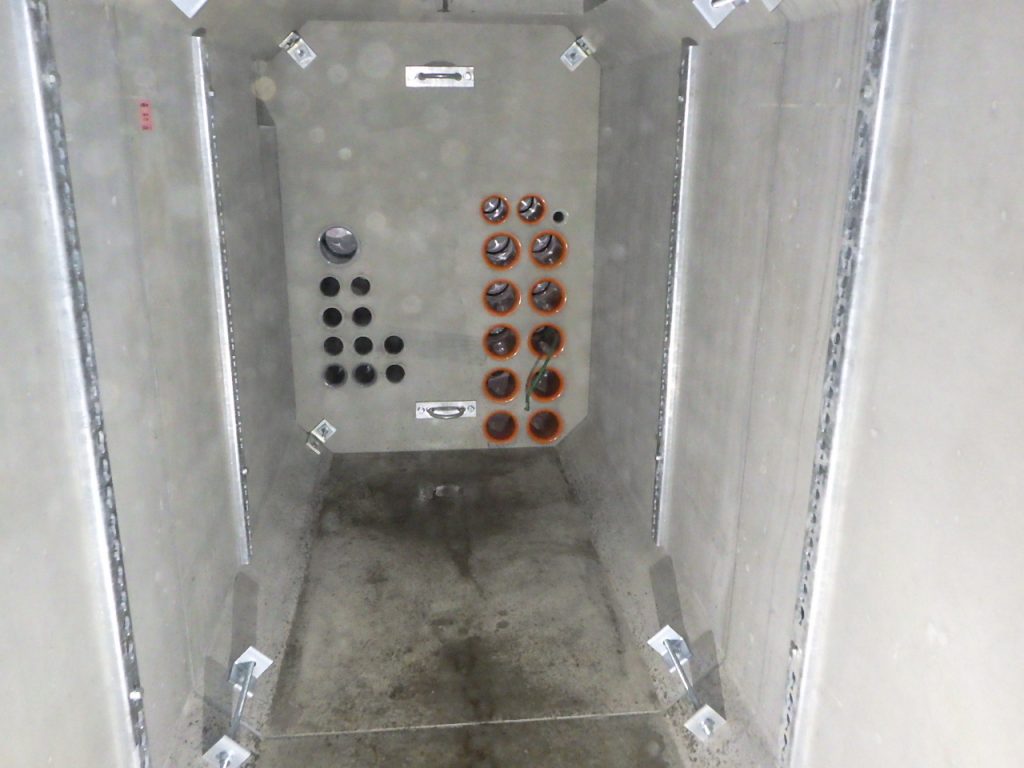

 中は、こんな感じになってます。オレンジ色の穴には電力系のケーブルが入

り、灰色の穴には通信系のケーブルが入ります。

特殊部内部



 最後に、埋戻しながら土留めと路面覆工を撤去して、舗装を仮復旧します。

埋戻し状況
路盤復旧状況
舗装仮復旧状況
仮復旧完了



 以上で、特殊部設置作業が完成でーす。この作業、1箇所に大体10日くらい

掛かってて、今回は全部で4箇所設置します。



 これで、今回の作業報告を終わります。次回は、電線共同溝工事の管路工をお

送りしまーす。
