工事新着情報②

９月の施工状況をご報告いたします。

排水構造物（桝やカルバート等の躯体）と道路拡幅のための親杭横矢板を設置しました。

まず、各種排水構造物を設置する場所の掘削と既設構造物の取壊し作業を行ないます。

掘削後、桝やカルバートが沈まないようにするための支持の役割を持つ、円形鋼材の杭を安定した地盤層まで打込んでいきます。

今回の工事では桝６基、カルバート約８mを設置する為、全長１２ｍの鋼管杭を全部で２８本打込みました。

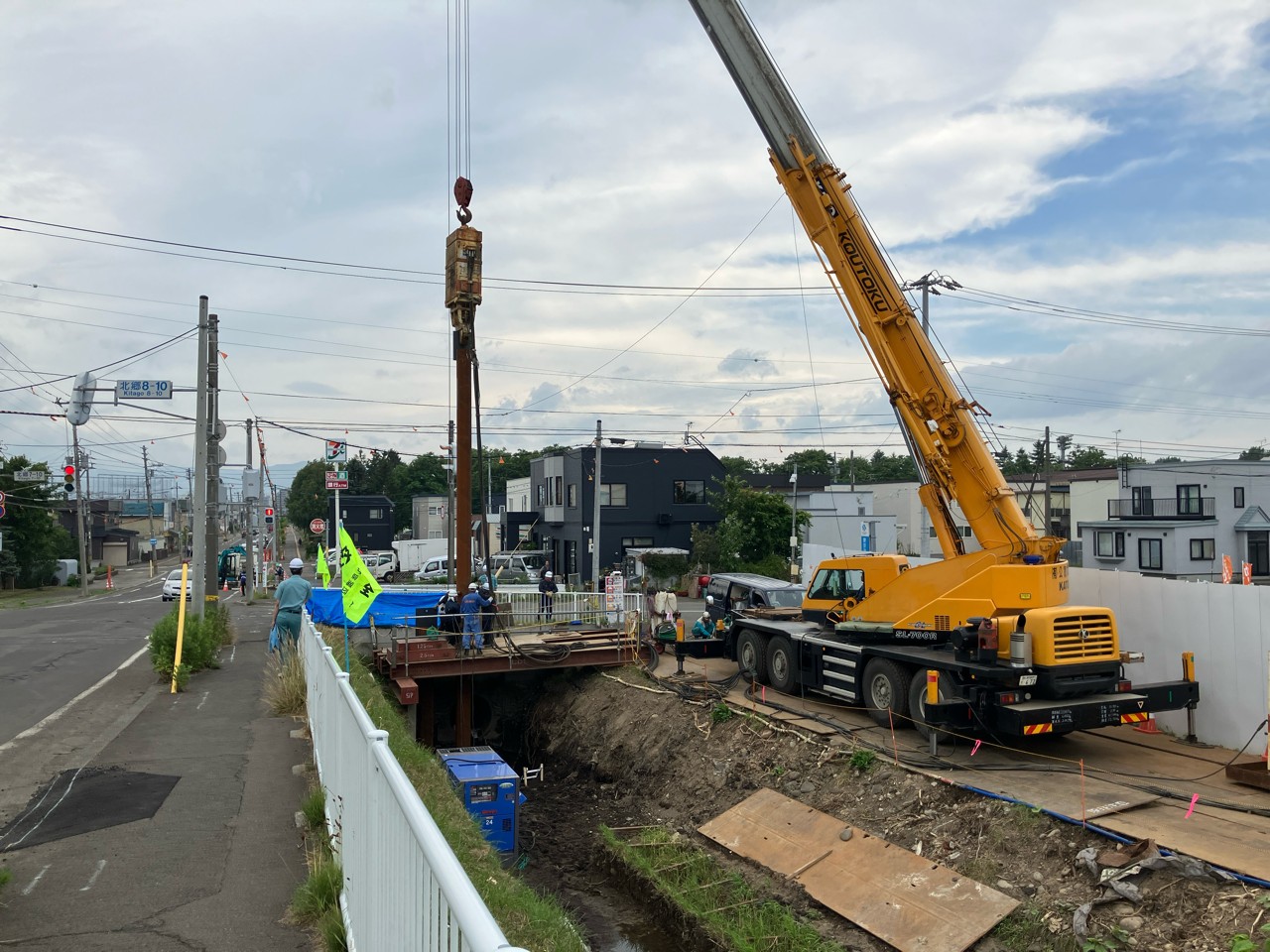

鋼管杭打込み

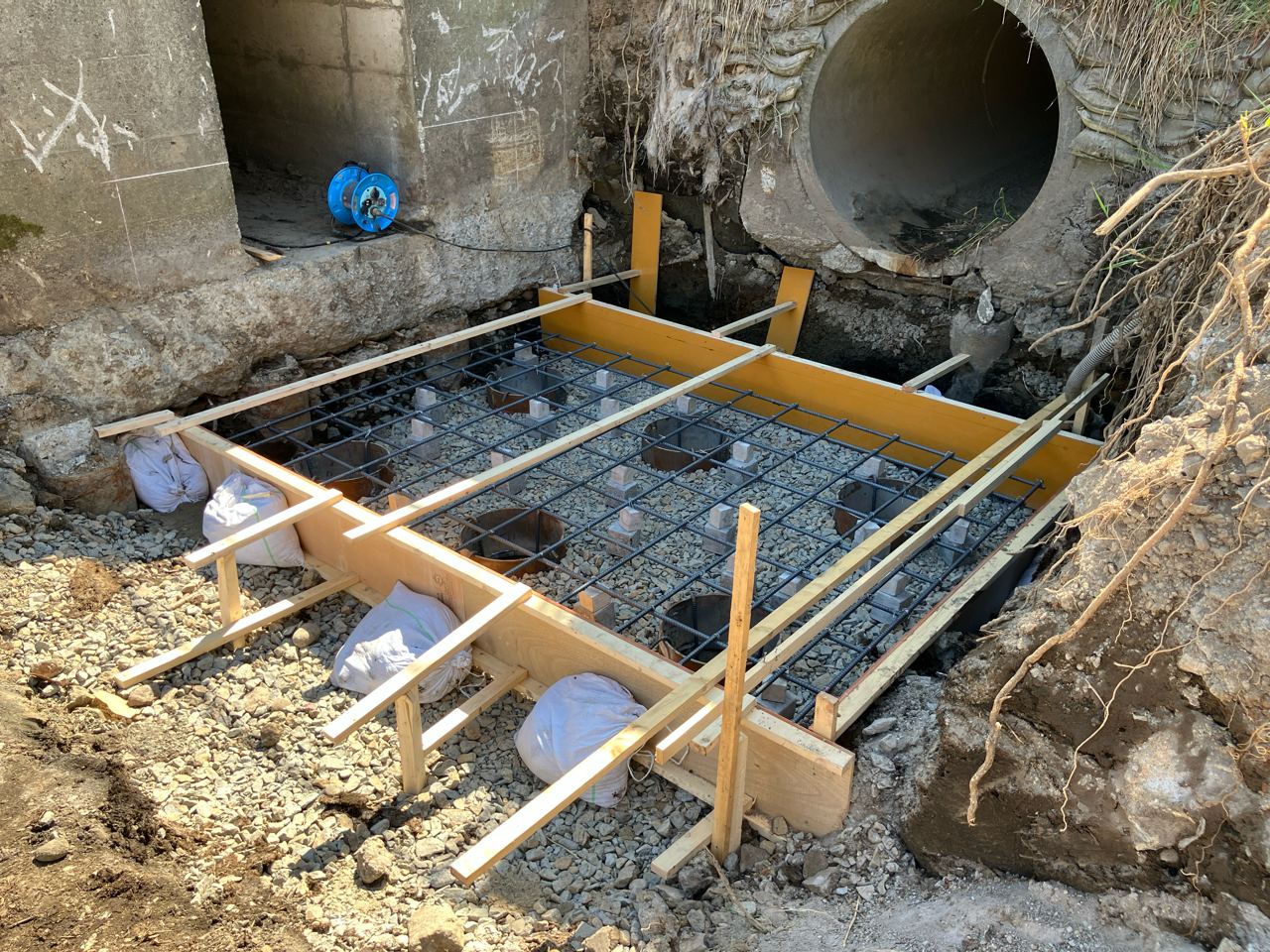

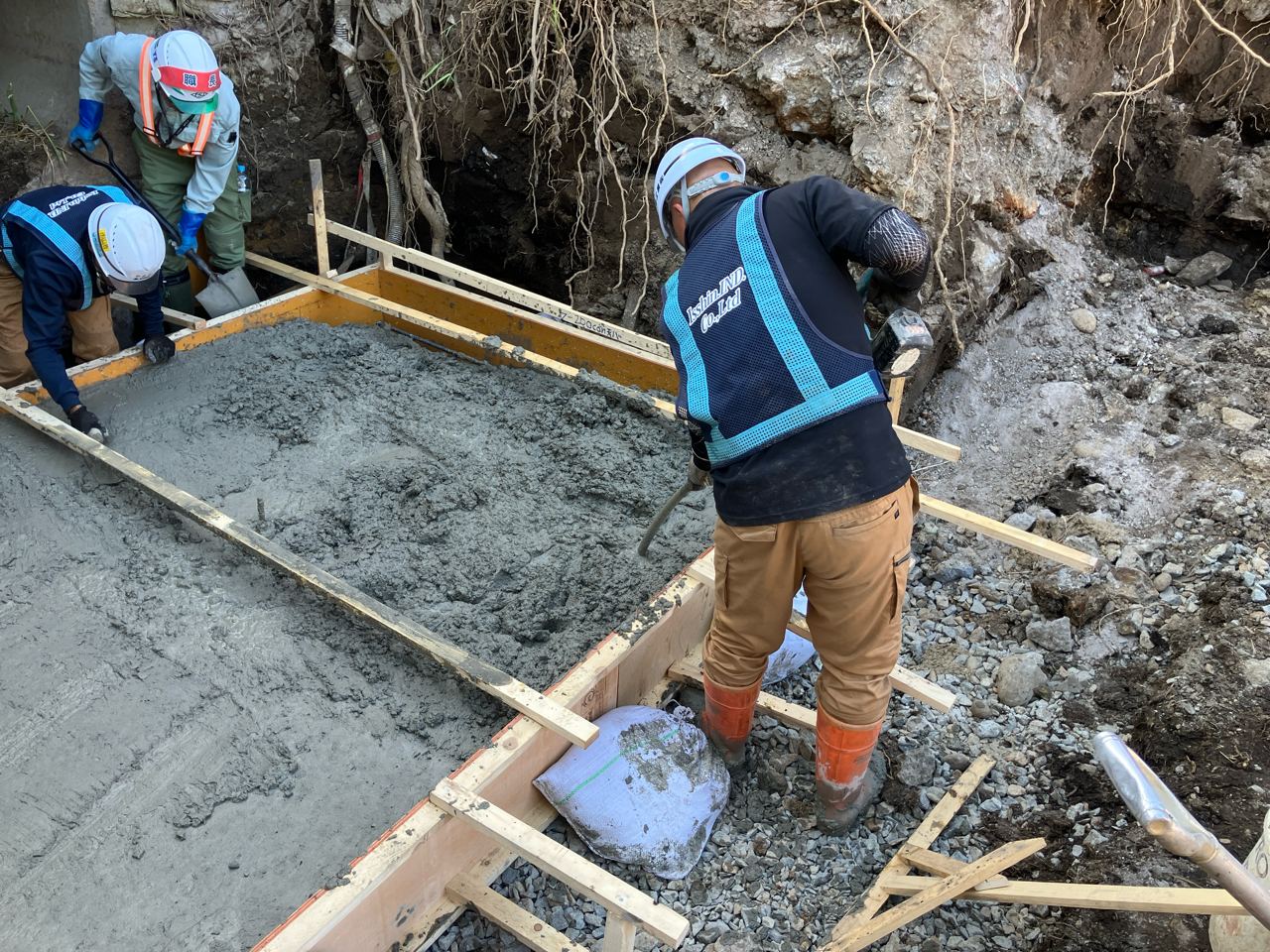

鋼管杭の打込みが終わったら、排水構造物を設置する際の土台となる基礎コンクリートの打設を行います。

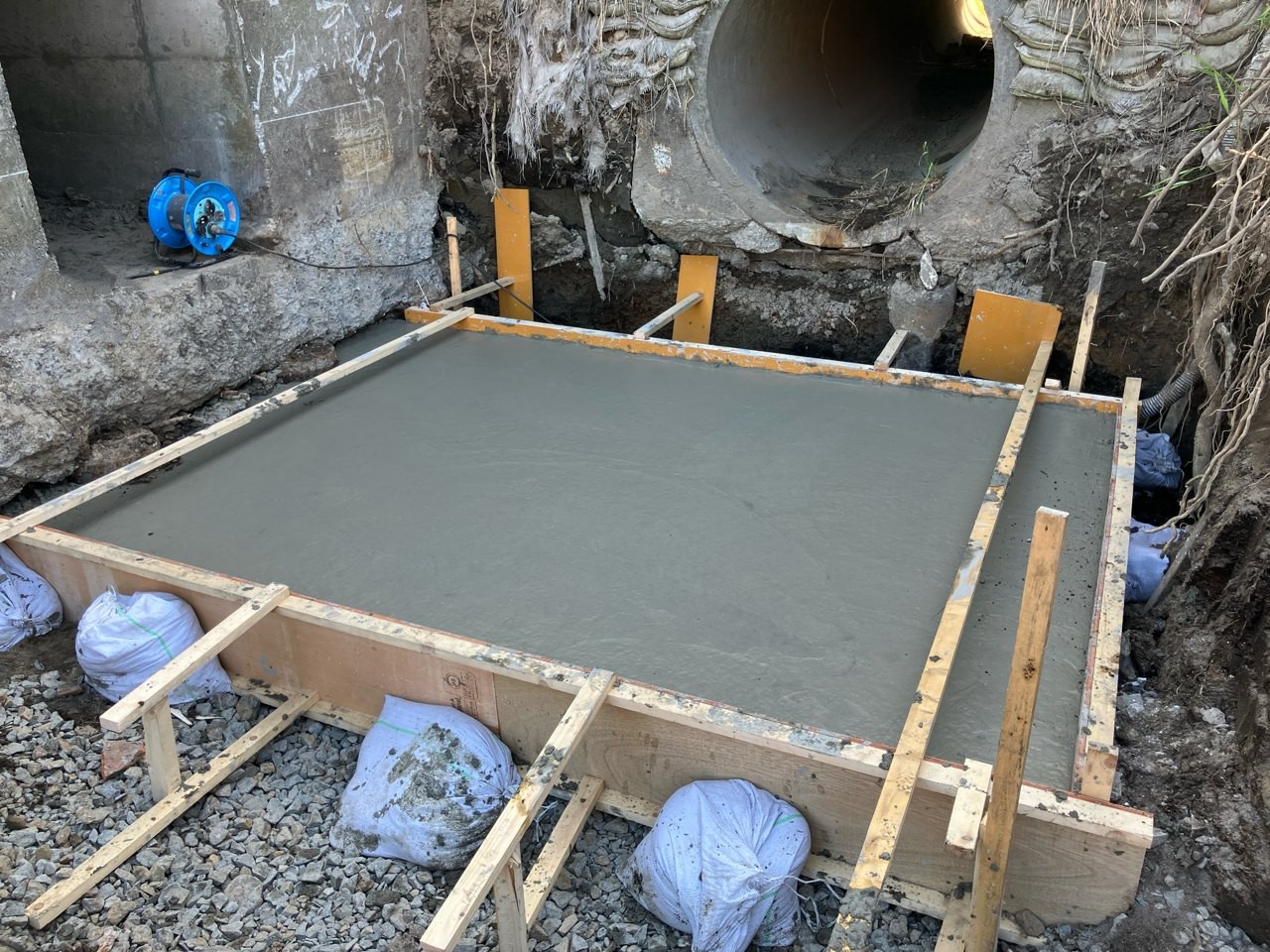

基礎コンクリート打設完了

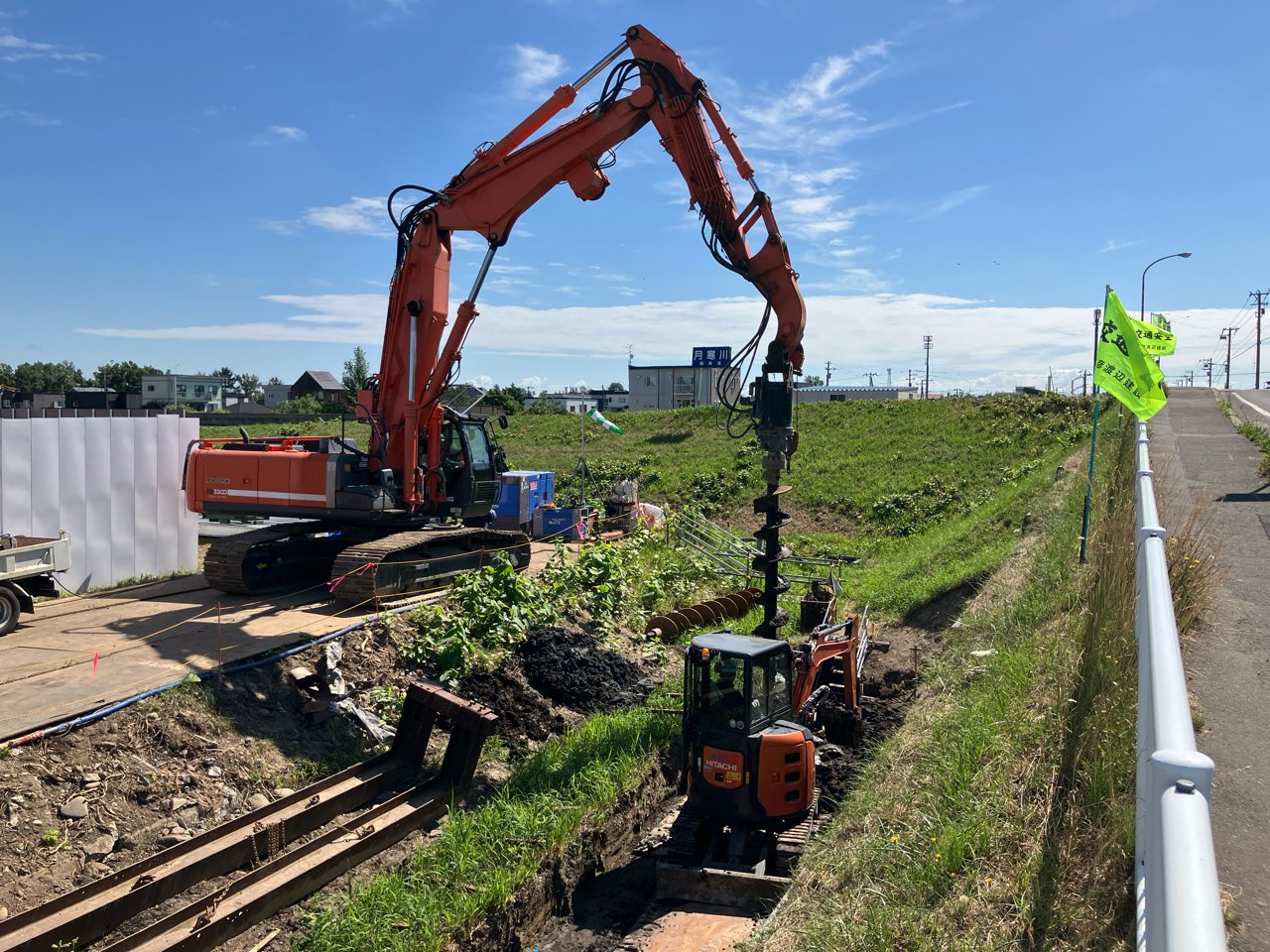

基礎コンクリート打設後は、道路拡幅のための親杭となるＨ鋼杭の打込みをします。

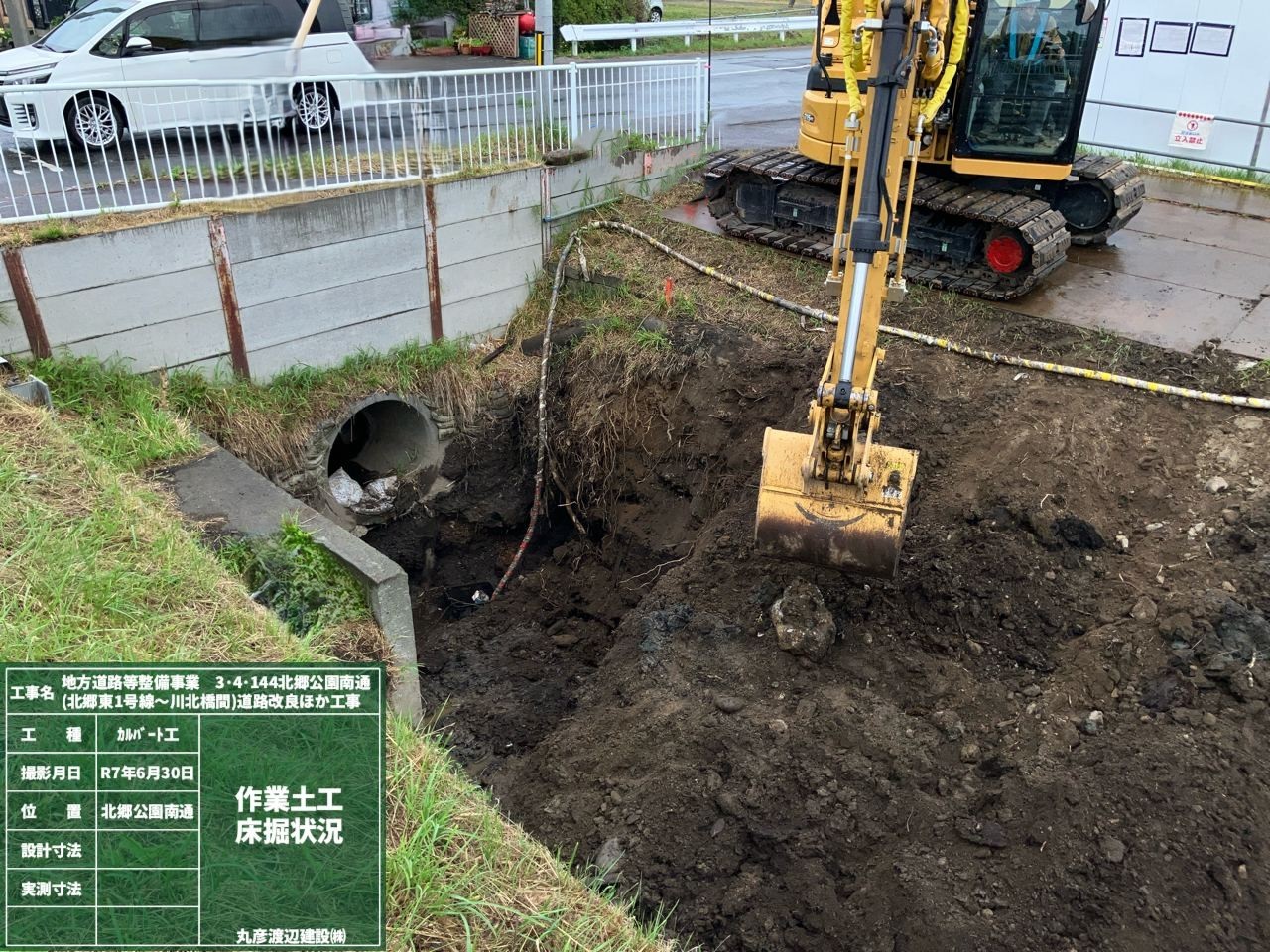

H鋼杭打込み箇所掘削

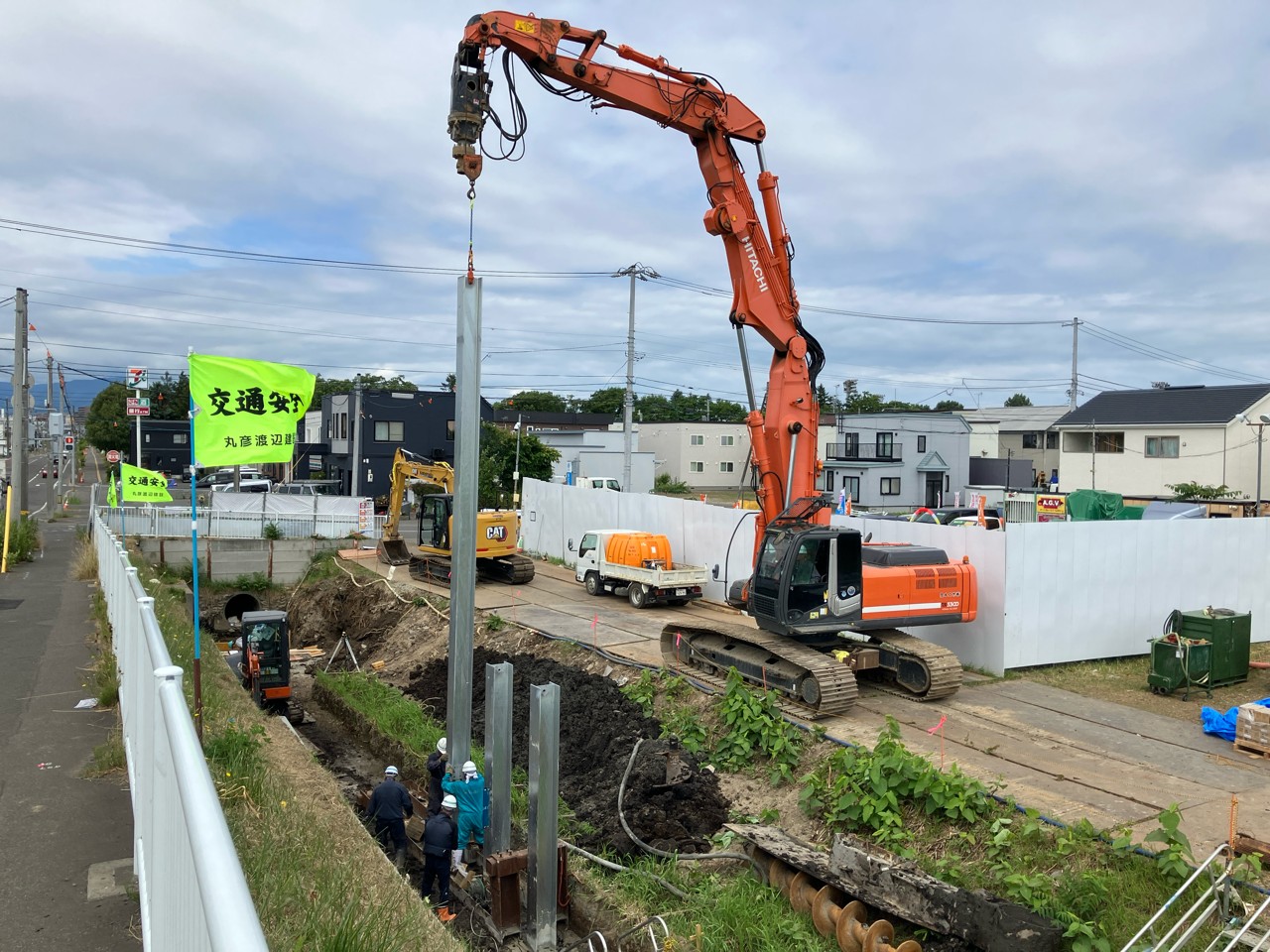

H鋼杭打込み

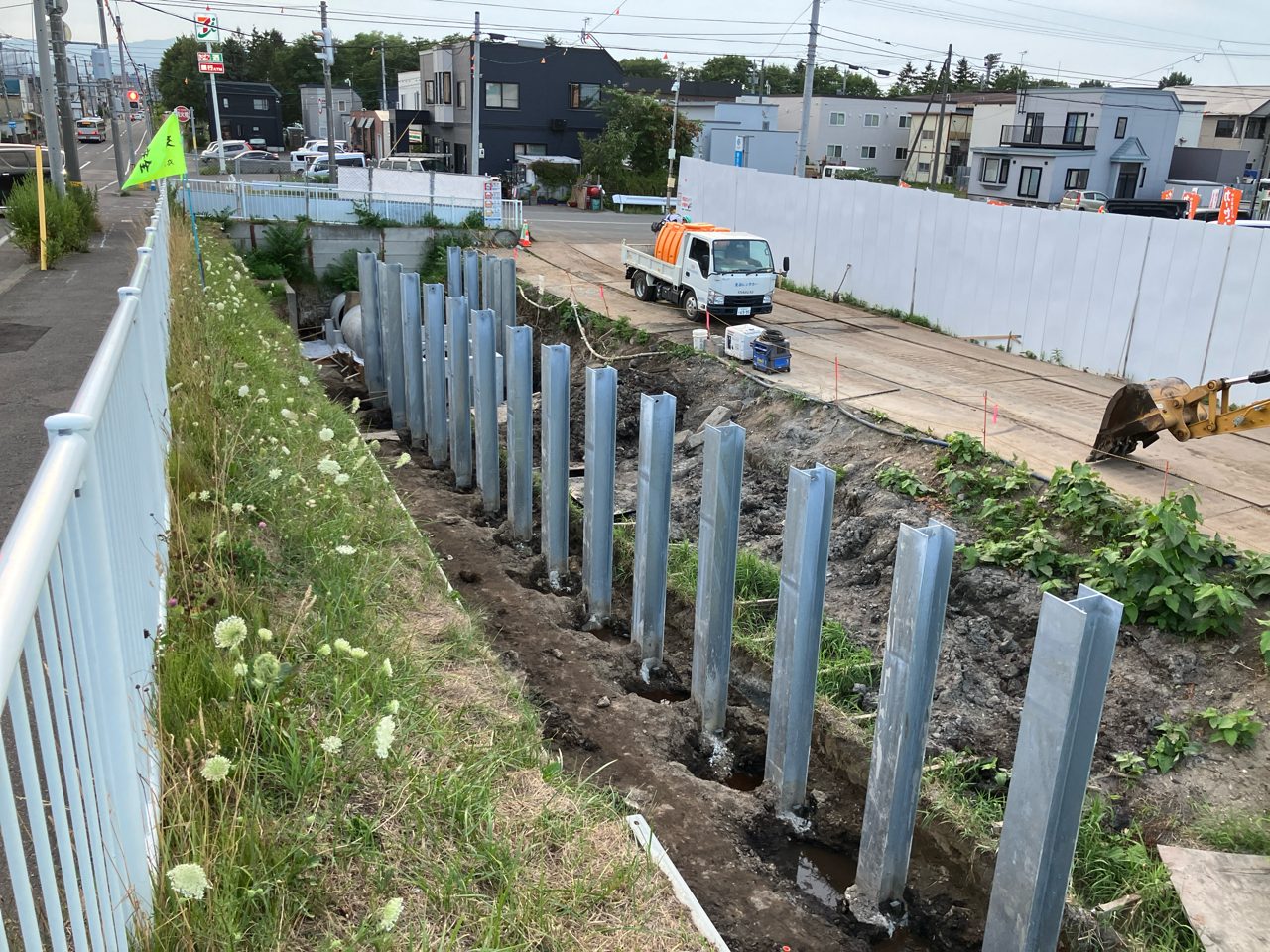

H鋼杭打込み完了

道路を挟んで反対側も同じように施工するので、合わせると全長１２ｍ～１３．５ｍの杭を全部で３５本打込むことになります。

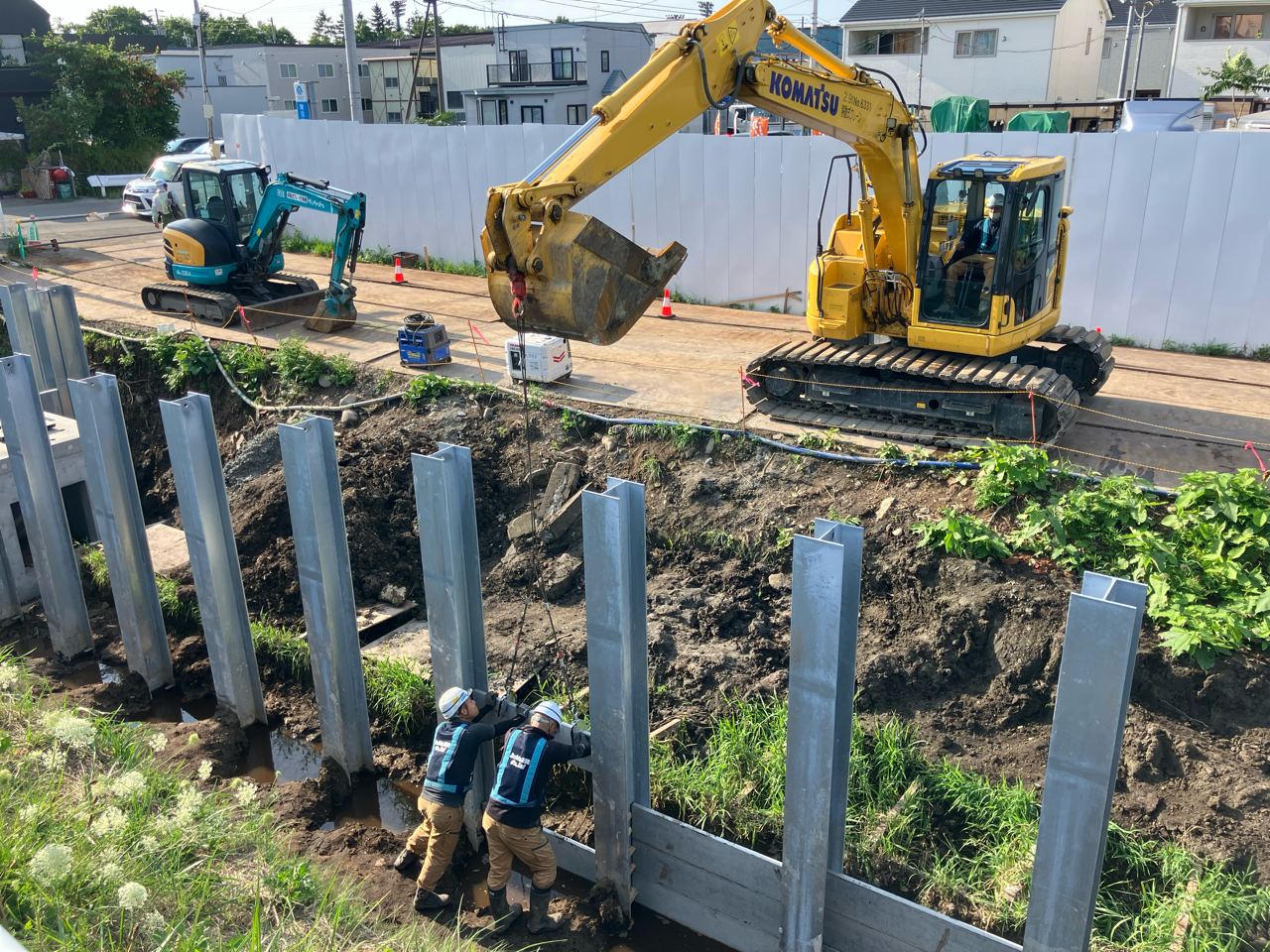

打込んだＨ鋼杭の隙間にコンクリート製の横矢板を設置して土留めの役割を持たせる事で、現道を拡幅する為の盛土が可能となります。

コンクリート板設置

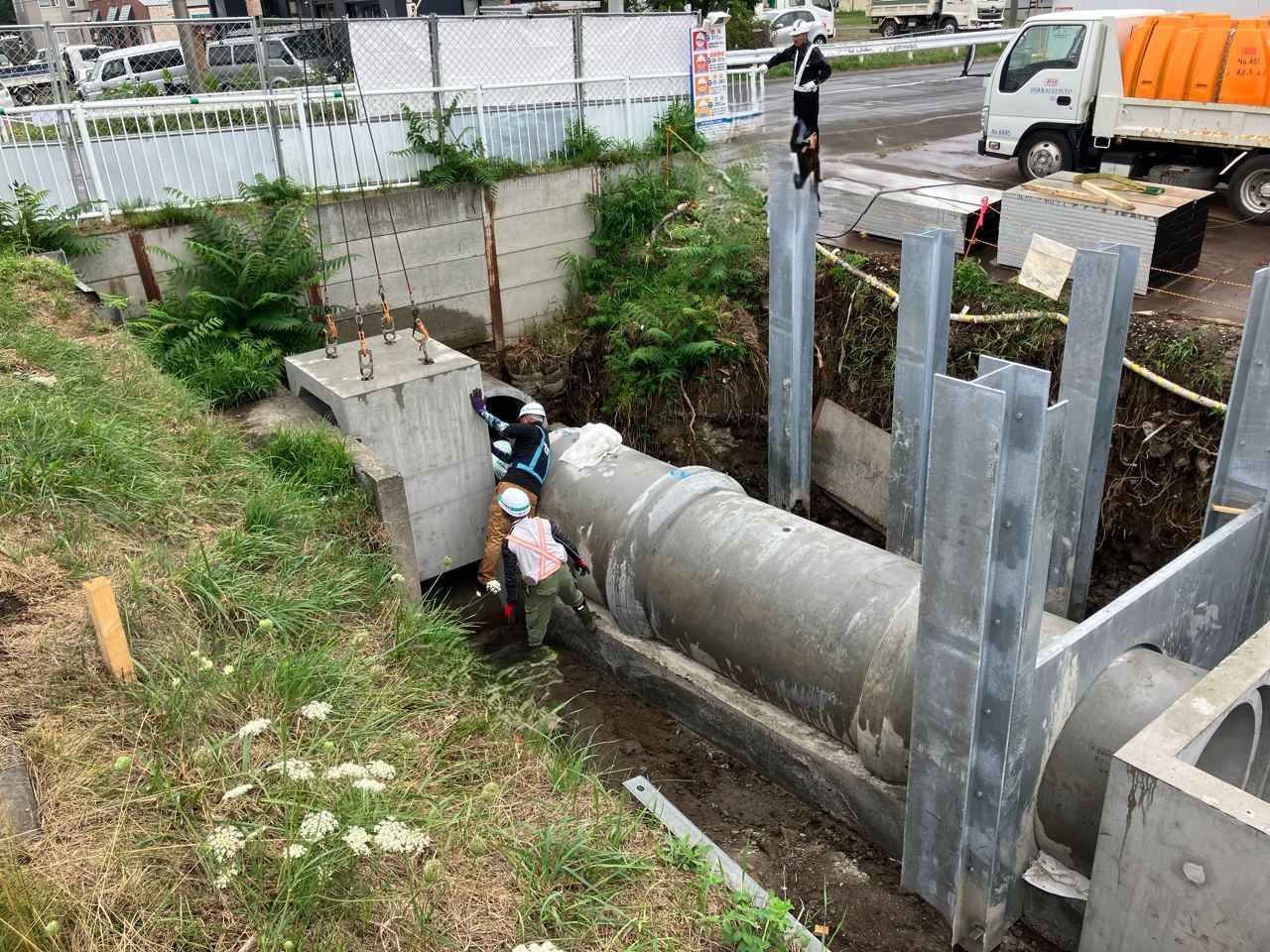

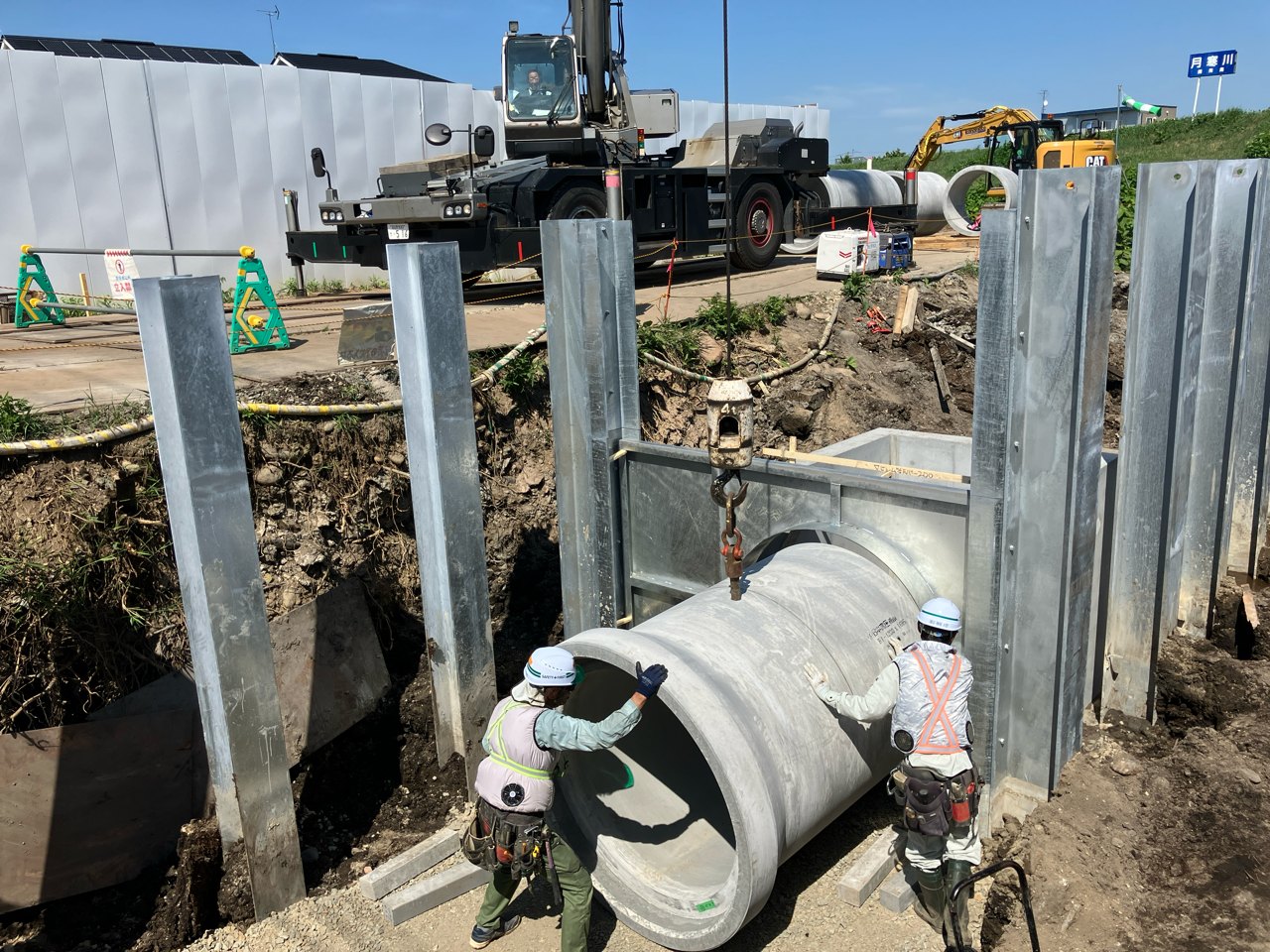

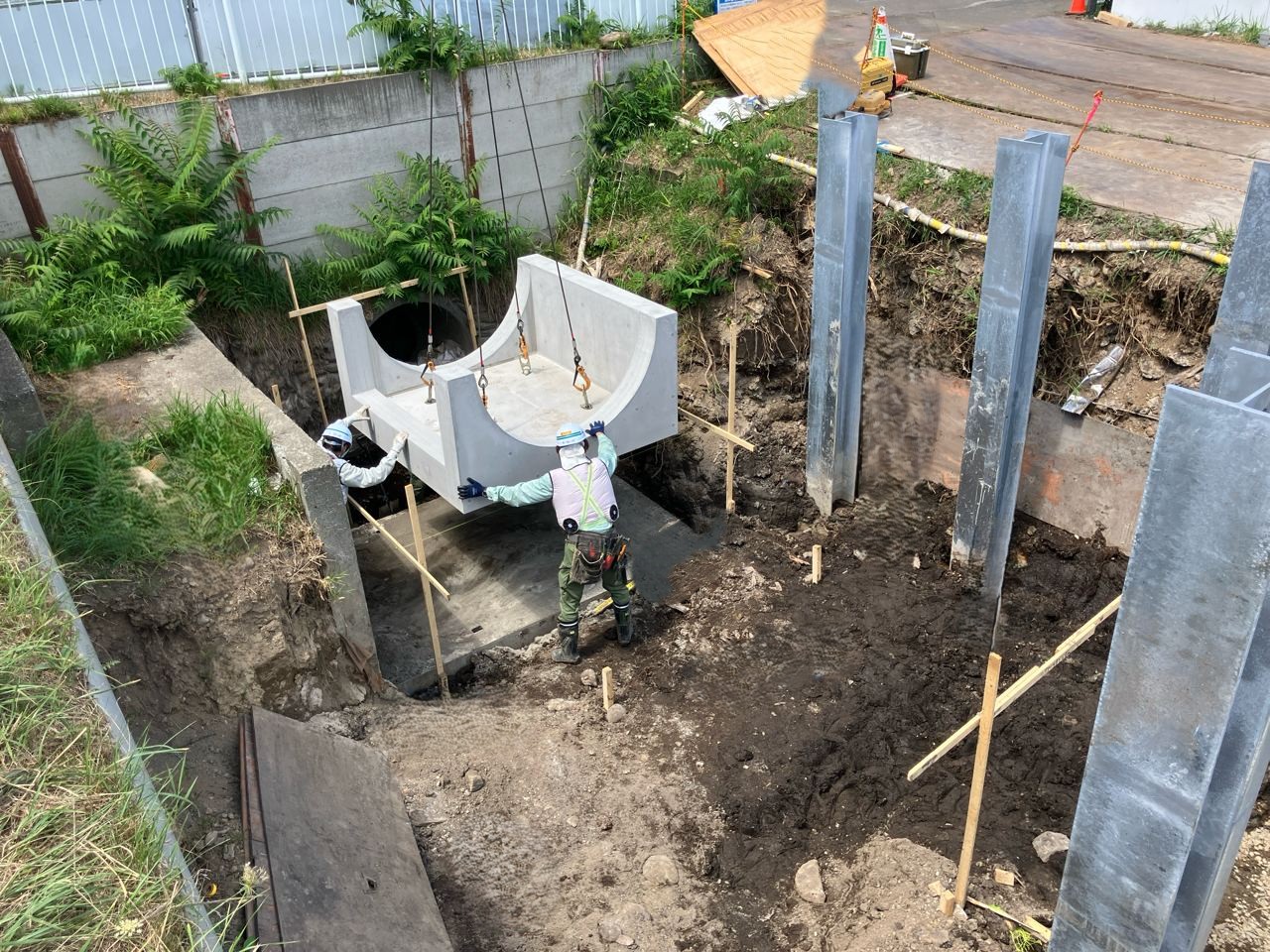

横矢板の設置と並行して桝や水路となるコンクリート管の設置も行っていきます。

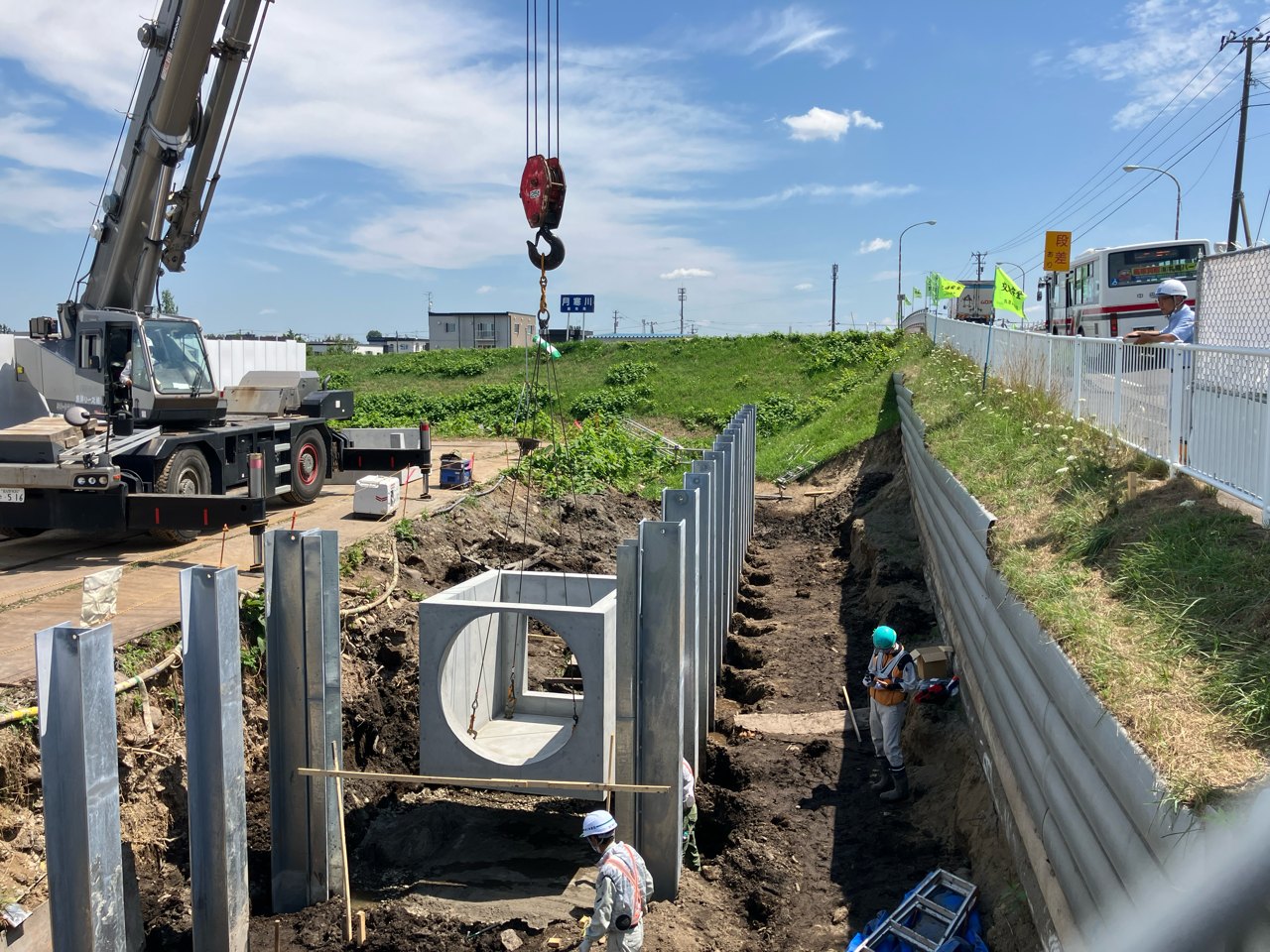

排水構造物設置完了

新設の排水構造物を設置する前は、ゴミや草等で水の流れが滞りがちでしたが、新しい排水構造物既設カルバート内の清掃を行う事で水が淀みなく流れる様になりました。

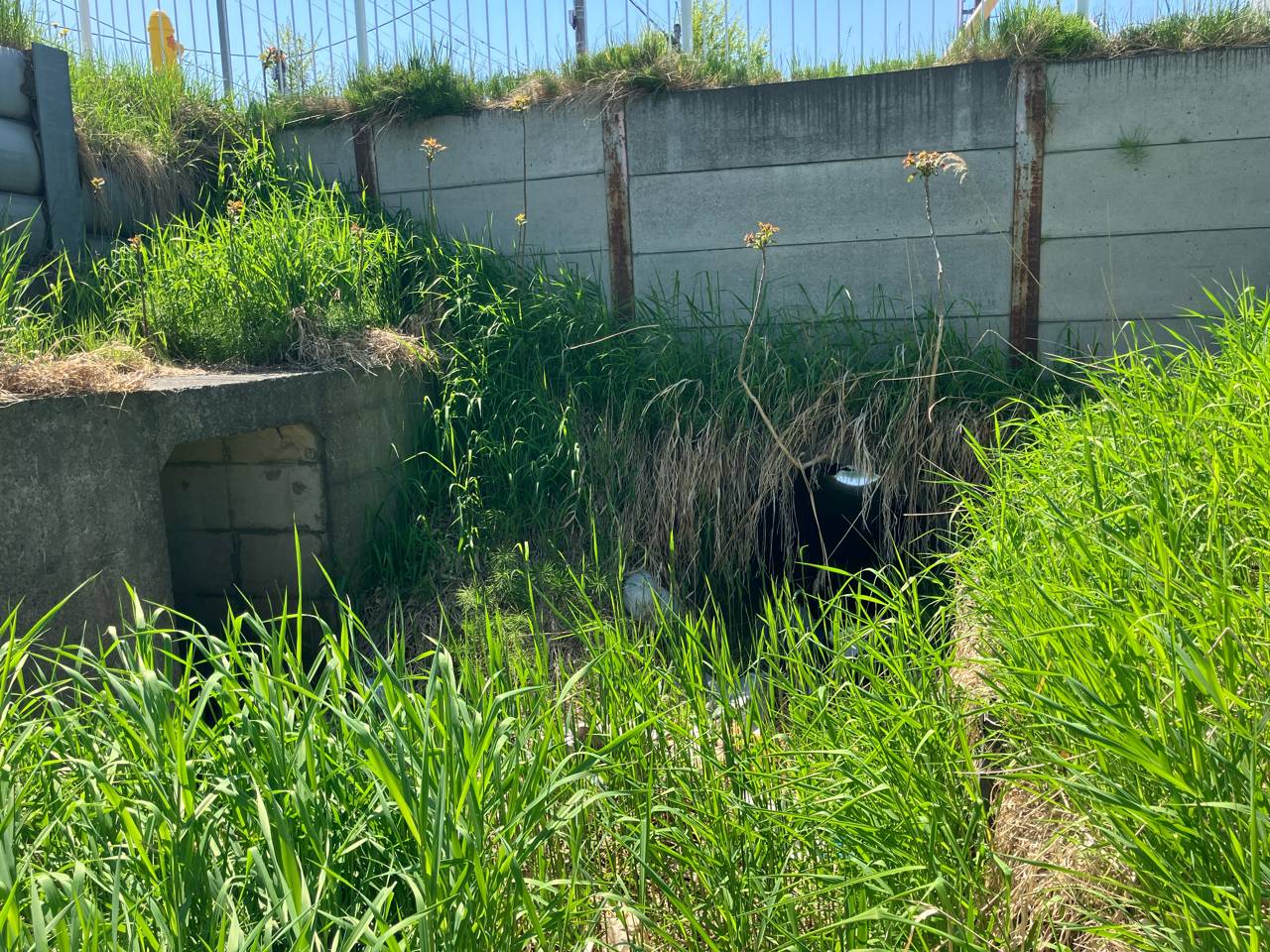

着工前

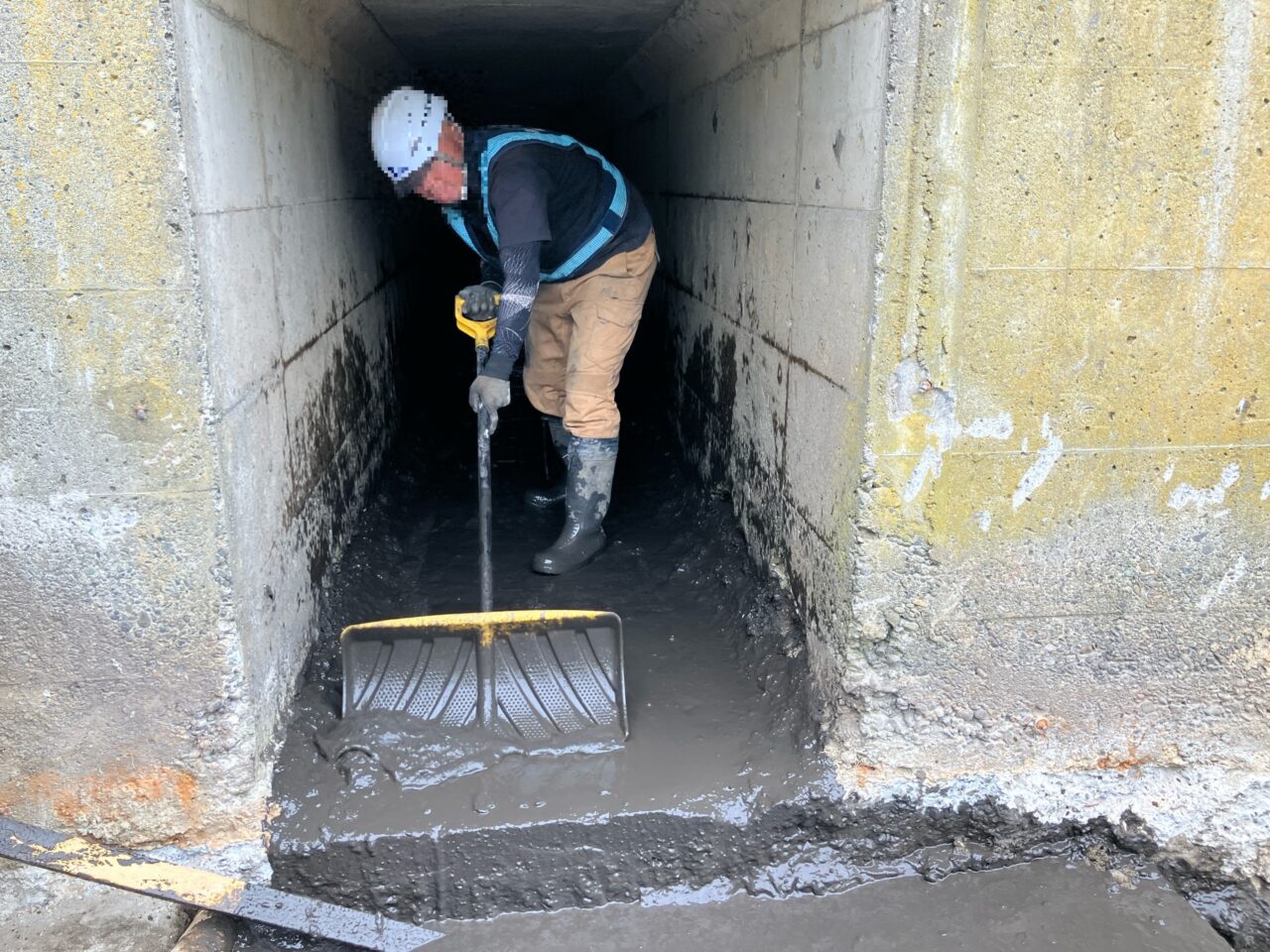

既設カルバート内清掃

排水構造物の新設と土留めが終わったので道路拡幅のための盛土を行います。

この工事で使用する盛土材は普通の土ではなく、スーパーソルという廃ガラスをリサイクルして作られた軽石を使用して行います。

スーパーソルは土と比べて非常に軽い材質のため、地盤や擁壁に掛かる土圧を軽減してくれる効果があります。

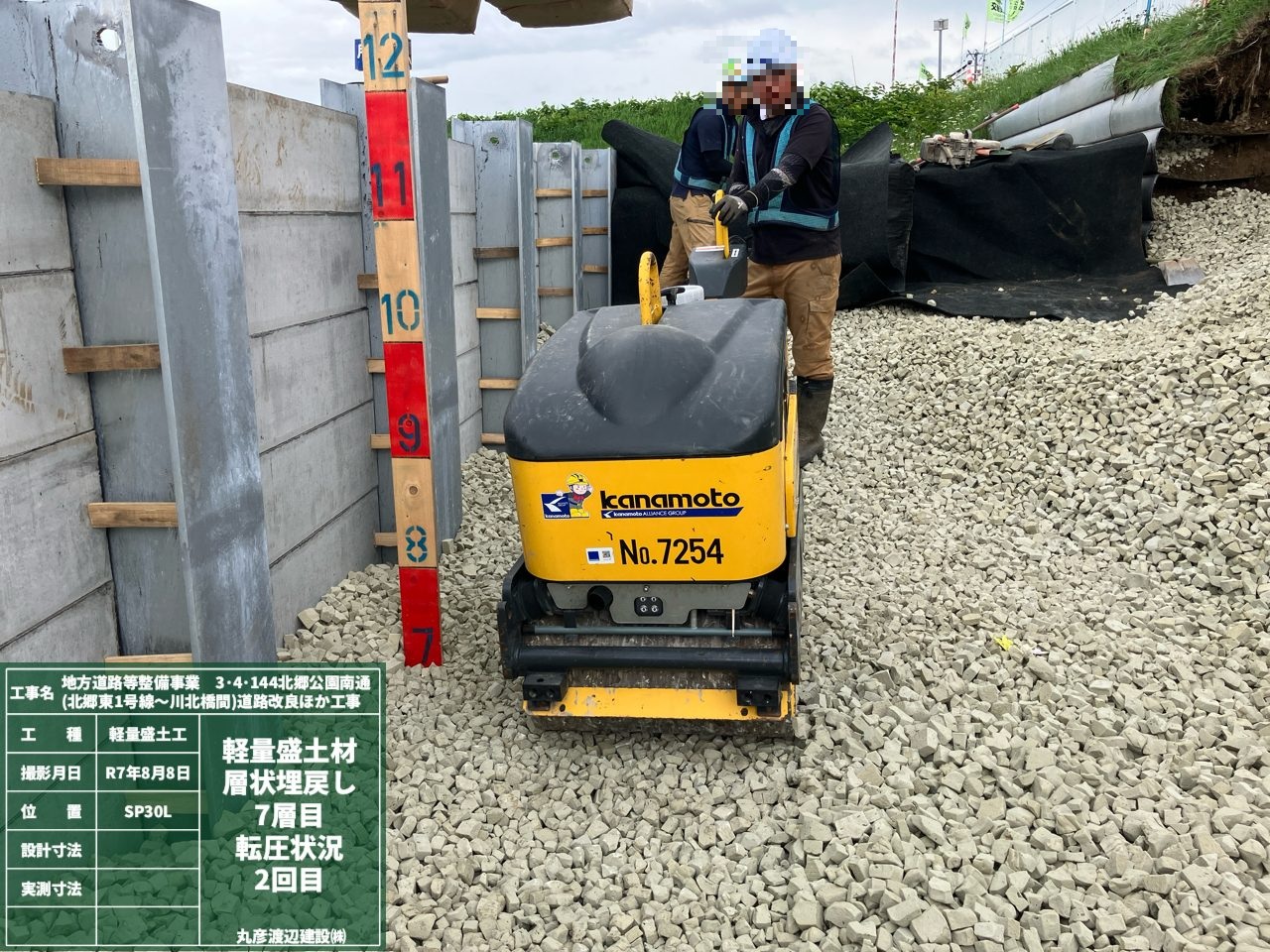

層状盛土転圧　7層目

盛土が進んできたら、Ｈ鋼杭の天端部には嵩コンクリートを築造していきます。

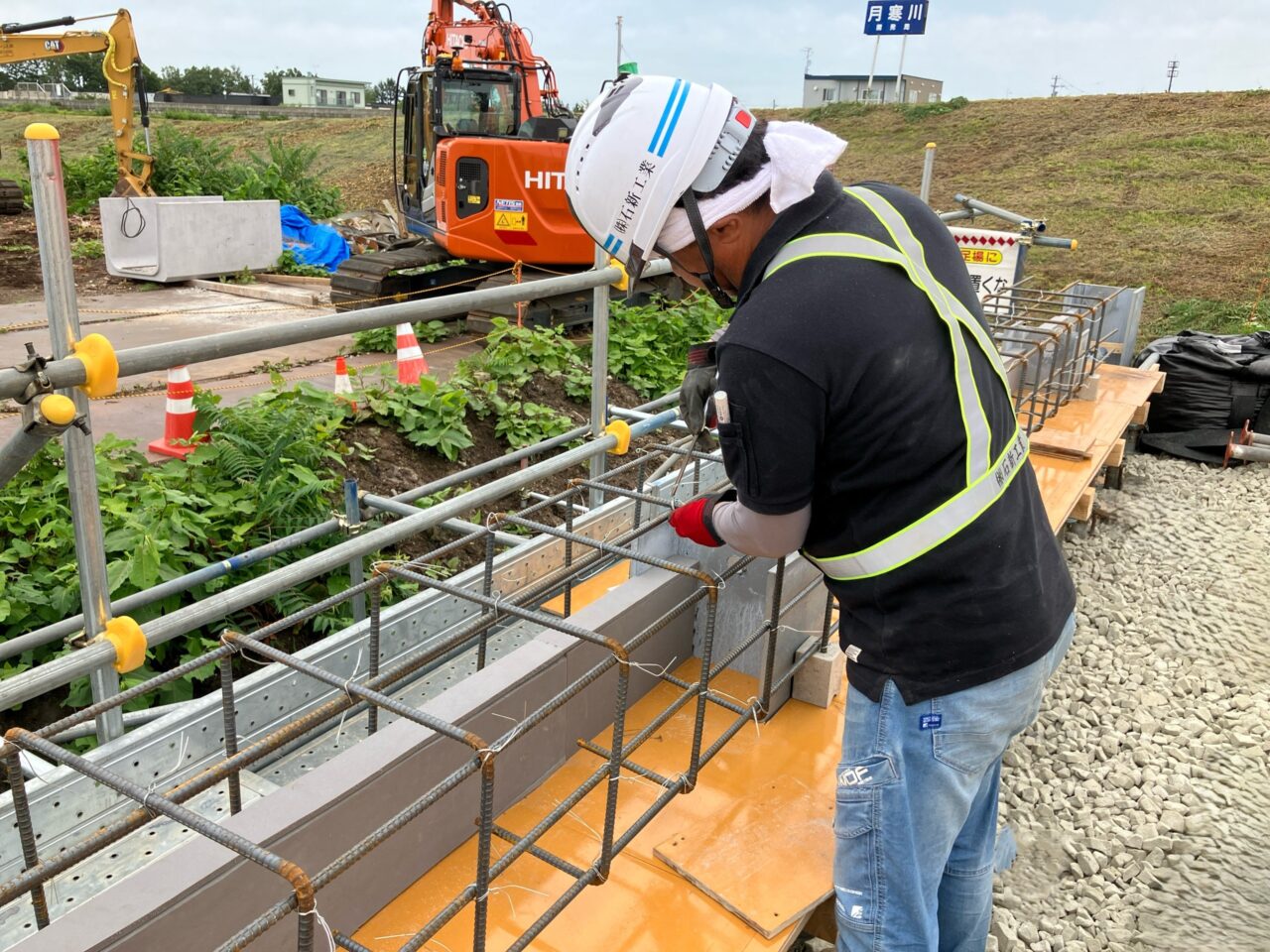

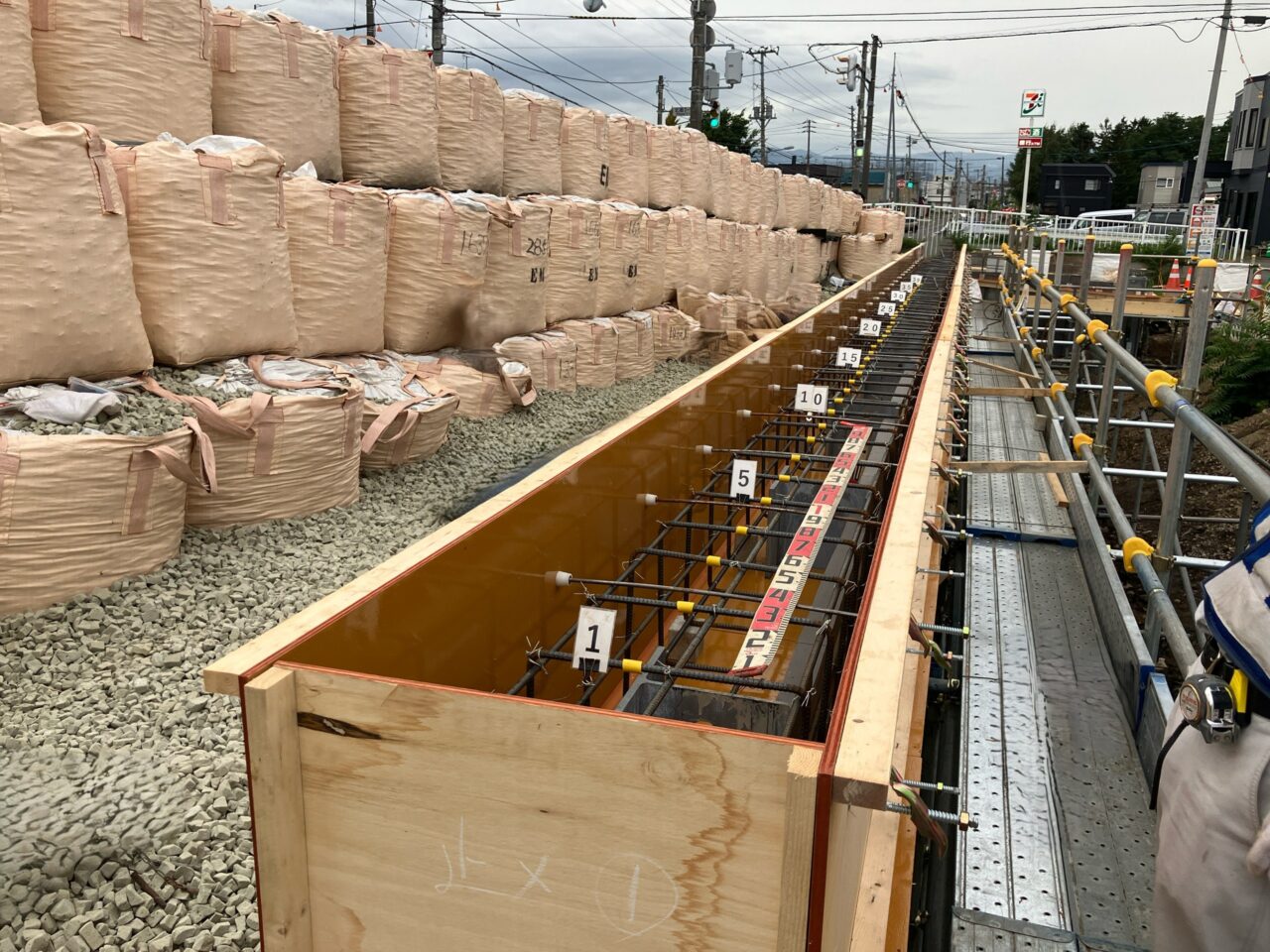

型枠設置・鉄筋組立完了

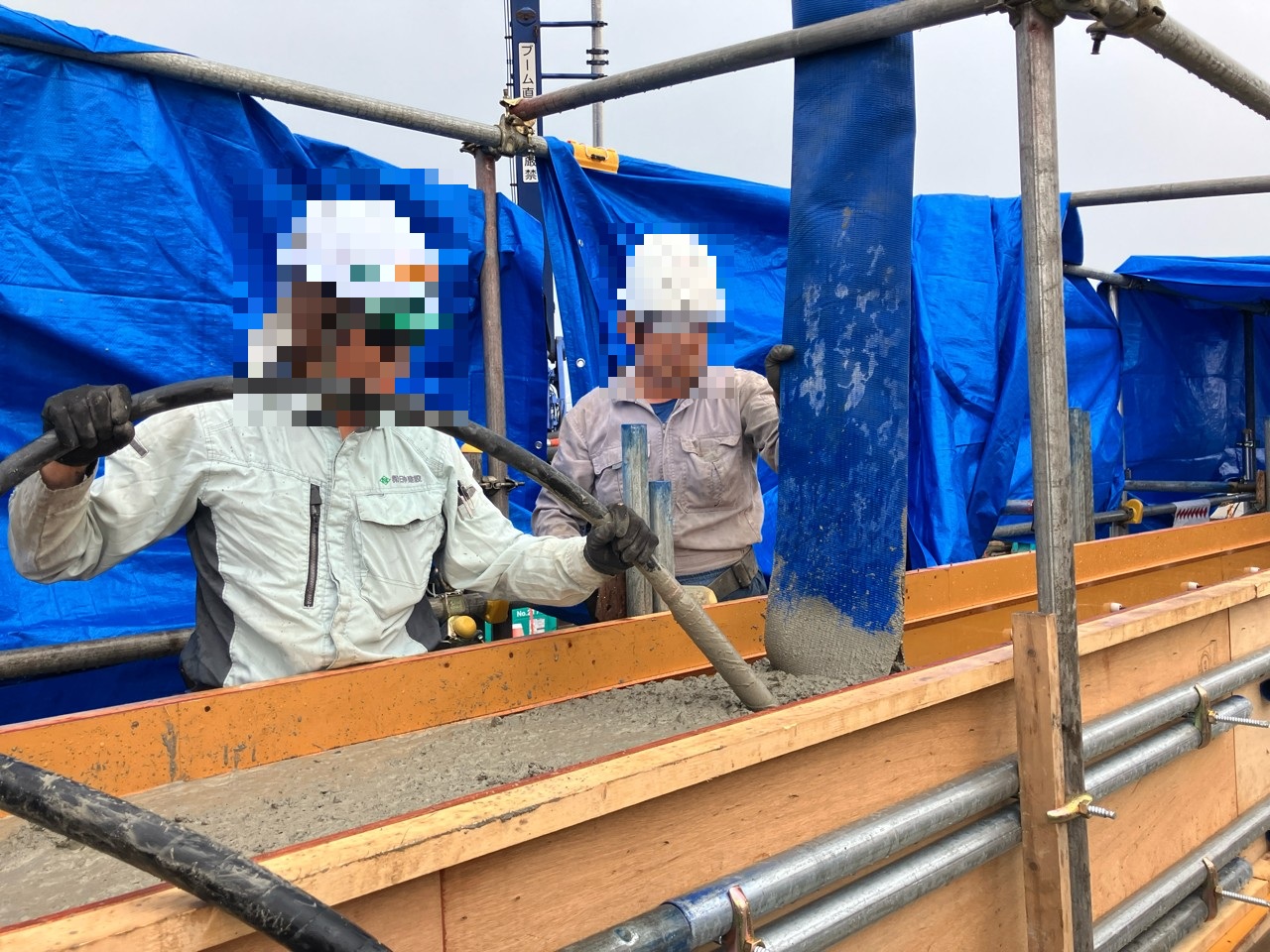

嵩コンクリート打設完了

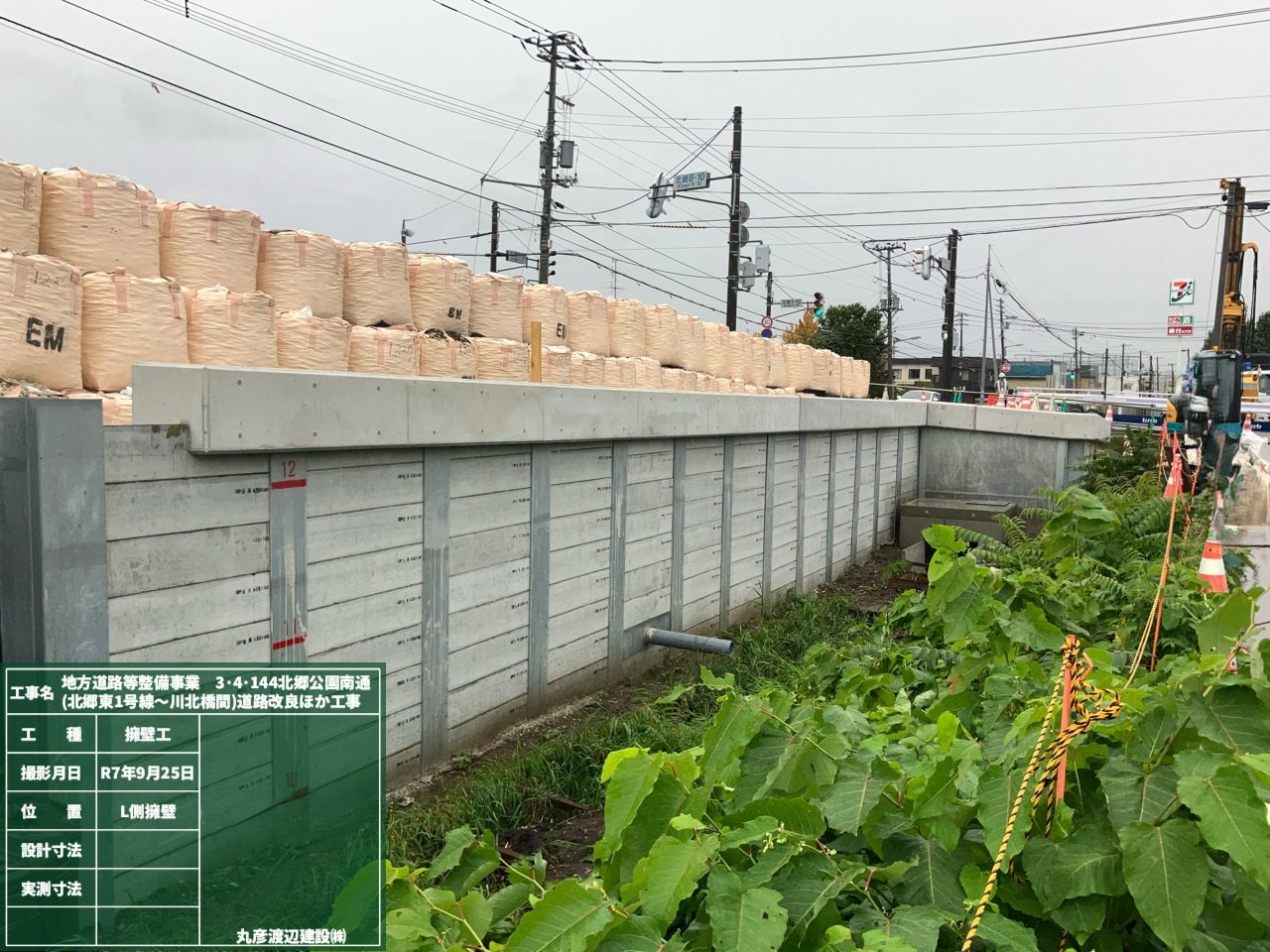

これで排水構造物の新設と道路拡幅のための土留めが完了しました。

次回は１０月のご報告を致します。

引続きご協力の程お願い致します。
